Máy móc hoạt động liên tục, phụ tải điện lớn, nhiệt lượng và bụi kim loại phát sinh khiến nhà xưởng cơ khí tiềm ẩn nhiều rủi ro trong quá trình sản xuất. Vì vậy, hệ thống cơ điện cho xưởng sản xuất cơ khí cần được thiết kế đồng bộ, đáp ứng đặc thù dây chuyền để bảo đảm an toàn, duy trì hoạt động ổn định và tối ưu chi phí vận hành.

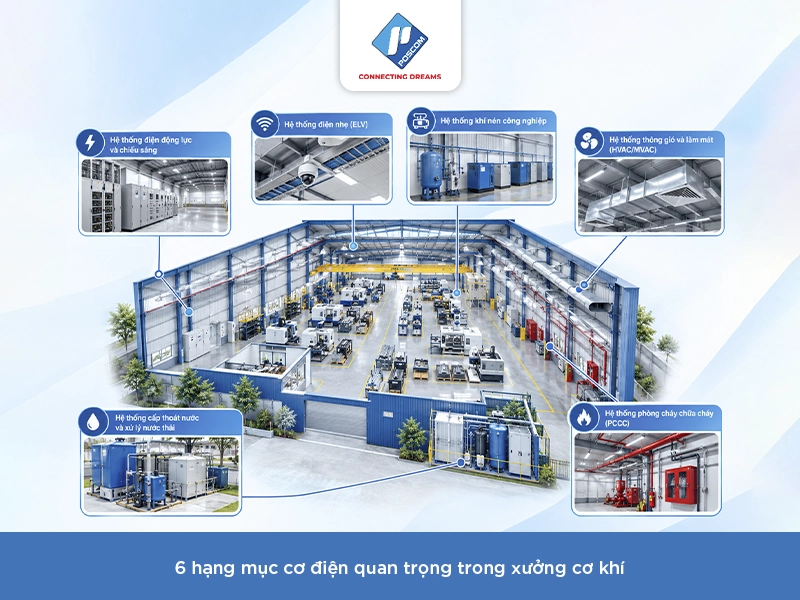

Các hạng mục chính của hệ thống cơ điện xưởng cơ khí
Hệ thống cơ điện cho xưởng sản xuất cơ khí bao gồm các hạng mục điện, điện nhẹ, cơ khí phụ trợ, cấp thoát nước và PCCC. Mỗi hệ thống đảm nhận một chức năng riêng nhưng cần được thiết kế đồng bộ để đáp ứng nhu cầu vận hành máy móc và bảo đảm an toàn sản xuất.
Hệ thống điện động lực và chiếu sáng
Hệ thống điện cung cấp nguồn cho máy tiện, máy phay, máy hàn, máy cắt CNC và các thiết bị công nghiệp khác. Các hạng mục chính gồm trạm biến áp, máy phát điện dự phòng, tủ điện tổng MSB, tủ phân phối DB, thang máng cáp, đường dây cấp nguồn động lực.
Ngoài ra, nhà xưởng cần được bố trí tủ tụ bù công suất phản kháng khi phù hợp, cùng hệ thống đèn LED công nghiệp có độ rọi đáp ứng yêu cầu gia công. Phương án thiết kế phải tính toán phụ tải, dòng khởi động và khả năng mở rộng máy móc để hạn chế quá tải, sụt áp.
Hệ thống điện nhẹ (ELV)
Hệ thống điện nhẹ phục vụ giám sát, liên lạc và quản lý hoạt động trong nhà xưởng. Các hạng mục phổ biến gồm camera CCTV, mạng LAN, internet, âm thanh thông báo, kiểm soát ra vào.
Việc bố trí thiết bị và tuyến cáp cần phù hợp với mặt bằng sản xuất, đồng thời hạn chế nhiễu tín hiệu từ hệ thống điện động lực. Thiết kế hợp lý cũng giúp doanh nghiệp tăng khả năng giám sát và quản lý nhân sự, tài sản.

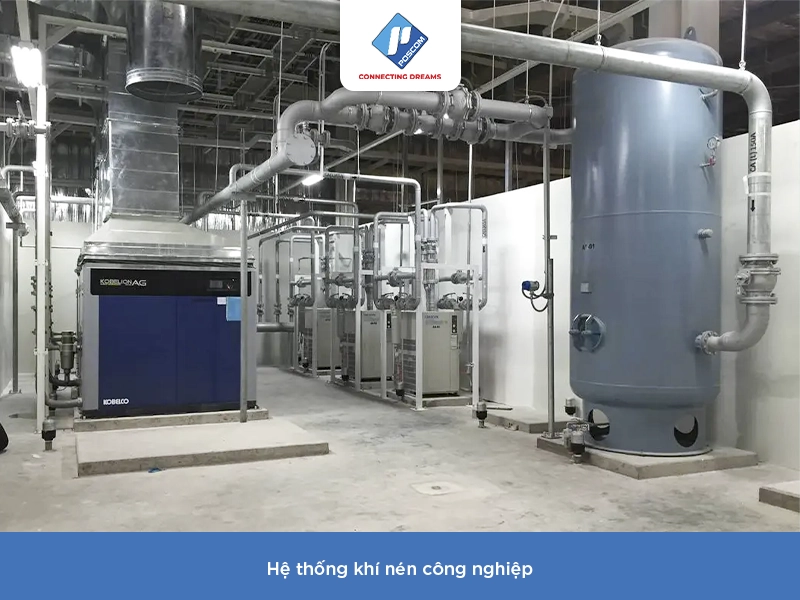

Hệ thống khí nén công nghiệp
Hệ thống khí nén cung cấp năng lượng cho các thiết bị sử dụng khí nén như súng vặn ốc, dụng cụ gia công và cơ cấu chấp hành trong dây chuyền tự động. Hệ thống thường gồm máy nén khí, bình chứa, bộ lọc, máy sấy khí và đường ống phân phối.
Công suất máy nén, áp suất làm việc và đường kính ống cần được tính toán theo nhu cầu sử dụng thực tế. Đường ống được bố trí hợp lý giúp duy trì áp suất ổn định, hạn chế rò rỉ, giảm hao phí năng lượng.
Hệ thống thông gió và làm mát (HVAC/MVAC)
Hoạt động gia công cơ khí thường phát sinh nhiệt, khói hàn, bụi mài và hơi dầu tại một số công đoạn. Vì vậy, nhà xưởng cần được thiết kế hệ thống thông gió, cấp gió tươi, quạt hút công nghiệp hoặc làm mát phù hợp với điều kiện vận hành.
Đối với khu vực hàn, cắt và mài kim loại, chủ đầu tư nên xem xét hệ thống hút cục bộ tại nguồn phát sinh để hạn chế khói bụi lan rộng. Lưu lượng gió, vị trí thiết bị cần được tính toán theo diện tích, chiều cao xưởng, đặc điểm từng dây chuyền.
Hệ thống cấp thoát nước và xử lý nước thải
Hệ thống cấp nước phục vụ sinh hoạt, vệ sinh và các nhu cầu sản xuất như làm mát máy móc, pha dung dịch gia công. Nước thải có chứa dầu mỡ, hóa chất hoặc cặn kim loại cần được thu gom và xử lý theo tính chất trước khi xả thải. Phương án thiết kế phải đáp ứng yêu cầu môi trường áp dụng cho nhà xưởng, hạn chế nguy cơ ô nhiễm, tắc nghẽn đường ống.

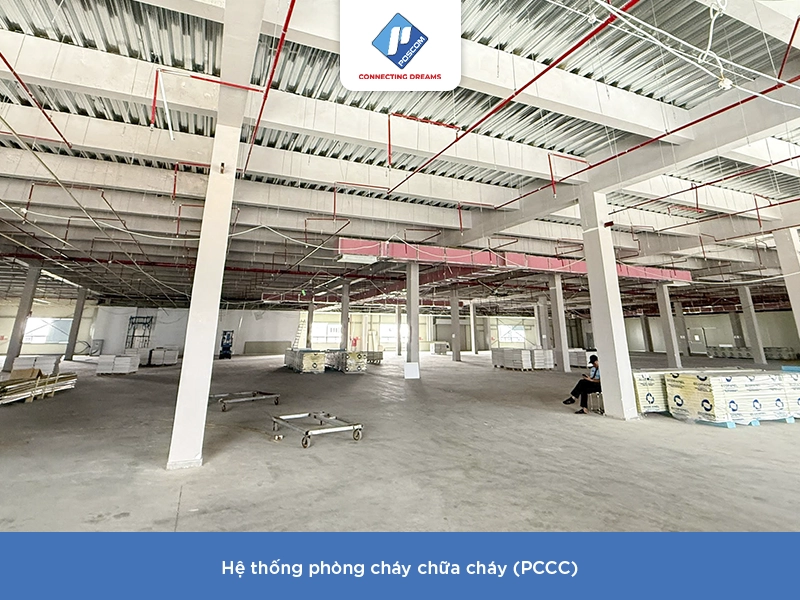

Hệ thống phòng cháy chữa cháy (PCCC)
Xưởng cơ khí có nguy cơ cháy từ hoạt động hàn cắt, thiết bị điện, dầu bôi trơn và các vật liệu dễ cháy. Hệ thống PCCC cần được thiết kế dựa trên quy mô, công năng, đặc điểm nguy hiểm cháy của từng khu vực.
Các hạng mục chính có thể gồm hệ thống báo cháy tự động, họng nước chữa cháy trong nhà, sprinkler, máy bơm, nguồn nước chữa cháy. Khu vực có nguy cơ đặc biệt như nơi lưu trữ dầu mỡ cần được đánh giá riêng để lựa chọn giải pháp phù hợp với quy định hiện hành và yêu cầu an toàn của công trình.
Quy trình triển khai thiết kế, thi công hệ thống cơ điện cho xưởng sản xuất cơ khí
Quy trình triển khai hệ thống cơ điện cho xưởng sản xuất cơ khí gồm 4 giai đoạn chính, từ khảo sát, thiết kế đến thi công, kiểm tra và bàn giao. Mỗi giai đoạn cần được thực hiện theo hồ sơ kỹ thuật đã thống nhất.
Giai đoạn 1: Khảo sát và lập hồ sơ thiết kế
- Khảo sát hiện trạng: Thu thập thông tin về mặt bằng, kết cấu nhà xưởng, vị trí máy tiện, máy phay, máy hàn, máy CNC và nhu cầu sử dụng các hệ thống phụ trợ.
- Tính toán và thiết kế sơ bộ: Xác định phụ tải điện, phương án cấp nguồn, thông gió, khí nén, cấp thoát nước và PCCC.
- Triển khai bản vẽ kỹ thuật: Lập bản vẽ thiết kế chi tiết, Shop Drawing, thể hiện vị trí thiết bị, tuyến cáp, đường ống và các điểm đấu nối.
- Bóc tách khối lượng, lập dự toán: Xác định danh mục vật tư, thiết bị, chi phí và tiến độ thi công để chủ đầu tư xem xét, phê duyệt.

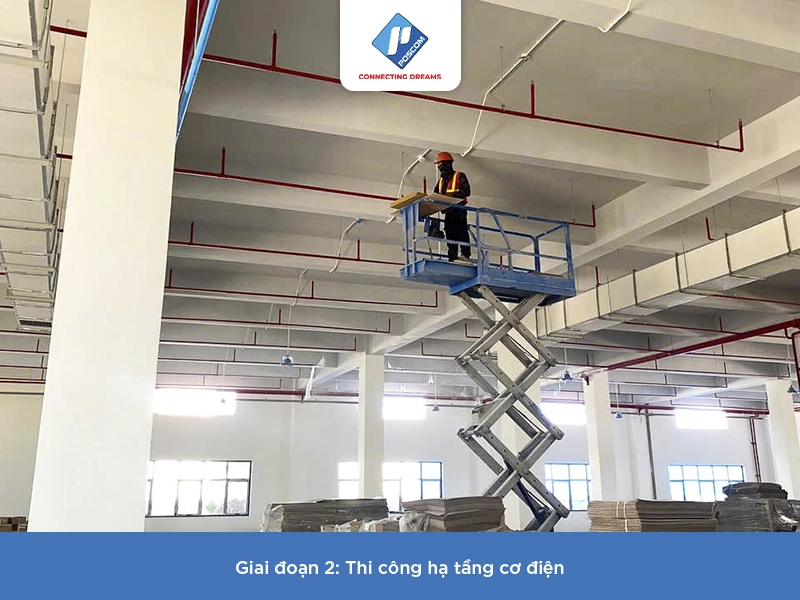

Giai đoạn 2: Thi công hạ tầng cơ điện
- Thi công tiếp địa và chống sét: Lắp đặt hệ thống tiếp địa, chống sét theo thiết kế và yêu cầu kỹ thuật.
- Lắp đặt thang máng cáp: Thi công giá đỡ, thang cáp, máng cáp và tuyến dẫn dây cho hệ thống điện động lực, điện nhẹ.
- Lắp đặt hệ thống điện: Thi công trạm biến áp, tủ điện tổng MSB, tủ phân phối DB và kéo cáp cấp nguồn đến các khu vực máy móc.
- Thi công hệ thống phụ trợ: Lắp đặt đường ống khí nén, cấp thoát nước, thông gió và hạ tầng PCCC theo hồ sơ được phê duyệt.
Giai đoạn 3: Hoàn thiện và đấu nối thiết bị
- Kéo cáp và đấu nối: Kết nối nguồn điện với tủ điều khiển, động cơ và máy móc theo sơ đồ kỹ thuật; đánh dấu đầu cáp để thuận tiện kiểm tra.
- Lắp đặt thiết bị chiếu sáng, điện nhẹ: Hoàn thiện đèn LED công nghiệp, camera giám sát, mạng LAN và các thiết bị liên lạc.
- Hoàn thiện hệ thống cơ khí: Lắp đặt thiết bị thông gió, đầu cuối khí nén, thiết bị cấp thoát nước và các thành phần liên quan.
- Kiểm tra trước vận hành: Rà soát vị trí lắp đặt, mối nối, giá đỡ và khả năng tiếp cận thiết bị để phục vụ công tác kiểm tra, bảo trì.

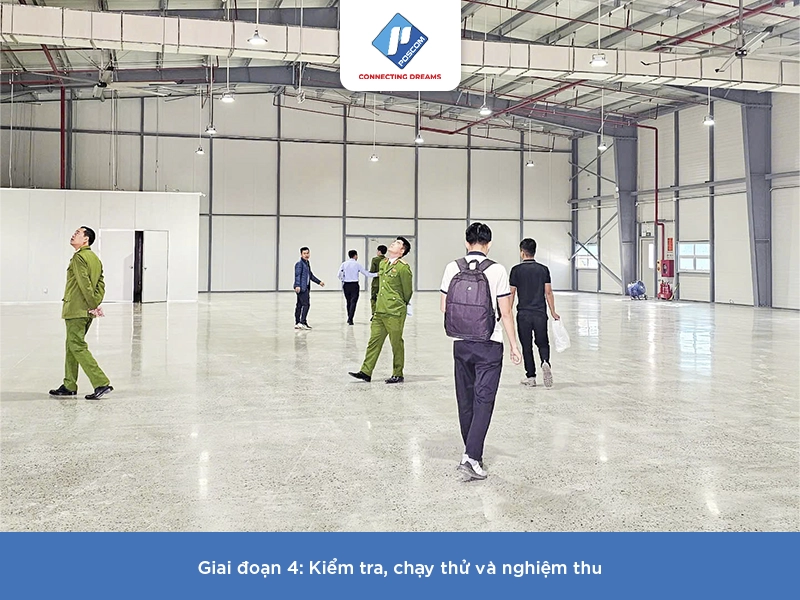

Giai đoạn 4: Kiểm tra, chạy thử và nghiệm thu
- Kiểm tra kỹ thuật: Đo điện trở cách điện, kiểm tra tiếp địa, thiết bị bảo vệ, độ kín đường ống và các thông số vận hành theo yêu cầu.
- Chạy thử hệ thống: Kiểm tra hoạt động của máy móc, hệ thống điện, thông gió, khí nén và khả năng phối hợp giữa các hệ thống liên quan.
- Hoàn thiện hồ sơ: Lập bản vẽ hoàn công, biên bản kiểm tra, hồ sơ chất lượng và chứng từ vật tư, thiết bị theo yêu cầu dự án.
- Nghiệm thu, bàn giao: Thực hiện nghiệm thu theo quy định áp dụng, bàn giao tài liệu kỹ thuật và hướng dẫn đội ngũ vận hành, bảo trì của nhà xưởng.
POSCOM – Đơn vị thi công hệ thống cơ điện cho xưởng sản xuất cơ khí trọn gói
Với hơn 13 năm kinh nghiệm và hơn 1.000 dự án đã thực hiện, POSCOM cung cấp dịch vụ thiết kế, thi công cơ điện và PCCC cho nhiều loại hình công trình, trong đó có nhà máy, nhà xưởng sản xuất, khu công nghiệp.
Đối với xưởng sản xuất cơ khí, việc triển khai M&E cần gắn với đặc điểm dây chuyền, công suất thiết bị và điều kiện vận hành thực tế. POSCOM chú trọng phối hợp các hạng mục điện động lực, thông gió, cấp thoát nước và PCCC trong cùng phương án kỹ thuật, hạn chế tình trạng chồng chéo khi thi công.
Quy trình thực hiện được triển khai đồng bộ. Phương án cụ thể được POSCOM – nhà thầu cơ điện M&E xây dựng dựa trên quy mô nhà xưởng, yêu cầu kỹ thuật và ngân sách của chủ đầu tư.
Doanh nghiệp đang đầu tư xây mới hoặc cải tạo xưởng sản xuất cơ khí nên khảo sát, tính toán hệ thống cơ điện ngay từ đầu để kiểm soát chi phí, hạn chế phát sinh và bảo đảm khả năng vận hành lâu dài.
